MS714-1

Produktbeschreibung

Material: Griff: PA; Basis, Verschlusskern: Zinklegierung oder PA

Oberflächenbehandlung: Griff: Weiß (mattes Finish); Basis: Glanzverchromt

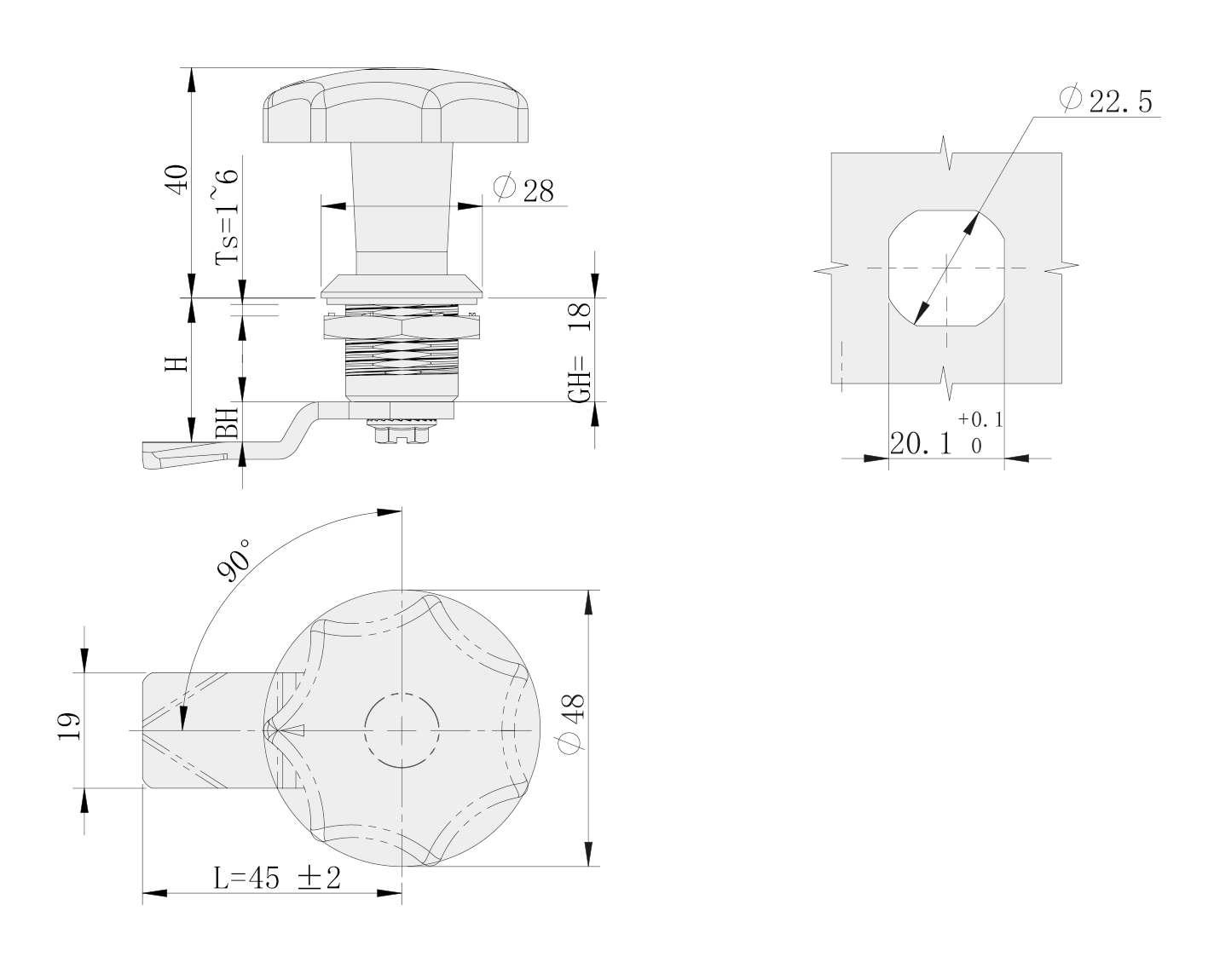

Strukturbeschreibung: Drehen Sie den Griff um 90°, um ihn zu öffnen oder zu schließen

Technische Parameter

Leistungsparameter
Spezifikation	Details
Maximale statische Tragfähigkeit	220N
Maximales Eingangsdrehmoment	9N·m
Empfohlenes Anzugsdrehmoment für die Befestigungsmutter	20 N·m

Technisches Parameterelement
Funktionsbeschreibung	Knopf (schwarz sandgestrahlt), Basis aus Zinklegierung, Griff aus PA	Material-Nr. (ERP)
GH=18	MST714-1-1	MST7141ZJ0000020
GH=36	MST714-1-3	MST7141ZJ000003
GH=62	MST714-1-4	MST7141ZJ000004

Technisches Parameterelement
Funktionsbeschreibung	Knopf (schwarz sandgestrahlt), Basis aus Zinklegierung, Griff aus PA	PA-Basis, Griff
Produktmodell	Material-Nr. (ERP)	Produktmodell
GH=18	MST714-2-1	MST7141ZJ0000033
GH=28	MST714-2-2	MST7141ZJ0000040
GH=36	MST714-2-3	MST7141ZJ0000054
